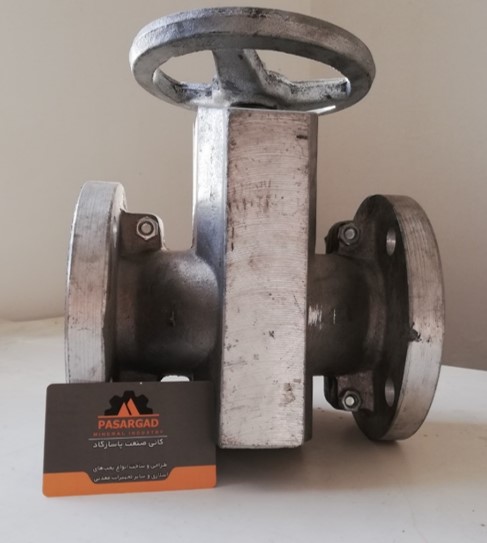

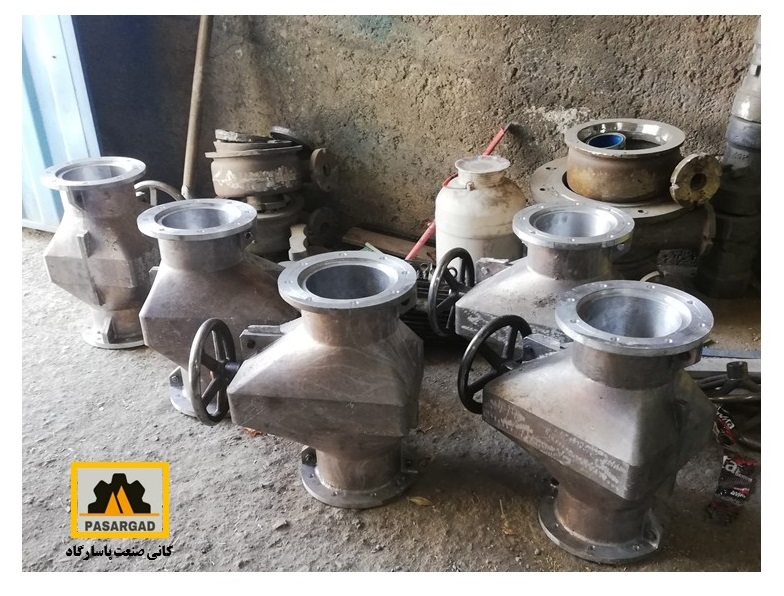

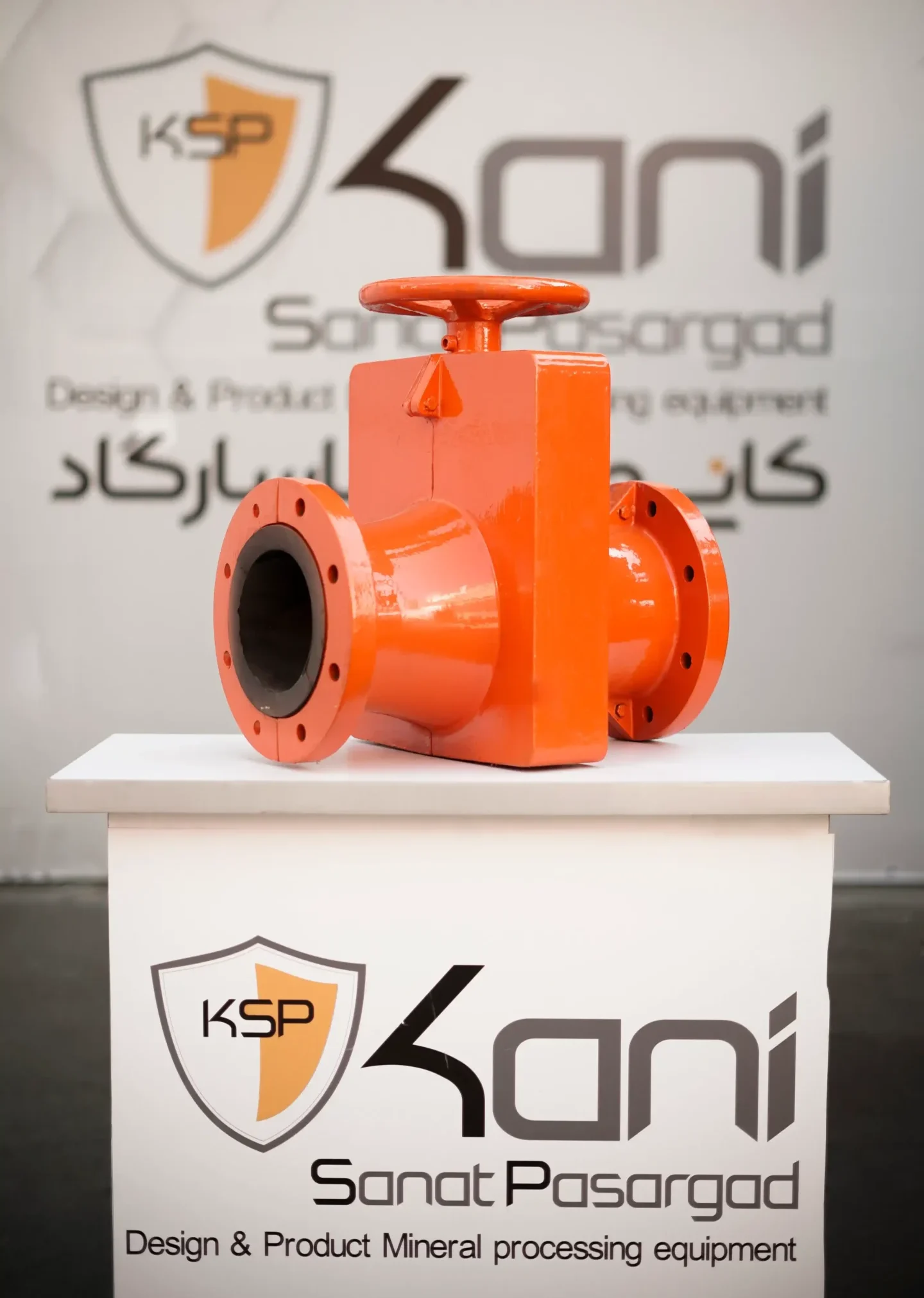

معرفی پینچ ولو (Pinch Valve)
پینچ ولو یک نوع شیر صنعتی است که با فشردن یک لوله انعطافپذیر جریان سیال را قطع یا کنترل میکند. این شیرها برای کاربردهای دوغاب، مواد شیمیایی خورنده و سیالات حاوی ذرات جامد ایده آل هستند.

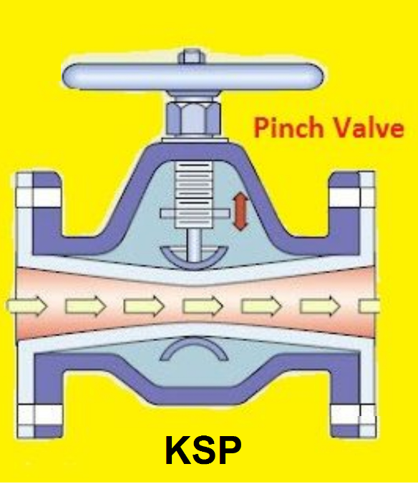

نحوه عملکرد پینچ ولو
✅ باز شدن: با کاهش فشار روی لوله، شیر باز شده و سیال جریان مییابد.
✅بسته شدن: با اعمال فشار (پنوماتیک، هیدرولیک یا مکانیکی)، لوله فشرده شده و جریان قطع میشود.
مزایای پینچ ولو ها
- مناسب برای مایعاتی با مواد جامد معلق
- مناسب برای سیال های خورنده
- شرایط نگه داری آسان
- مسیر مستقیم عبور جریان بدون هیچ گونه شکاف
- قابلیت کنترل جریان انواع پالپ ها و مخلوط های دو فازی
- قابلیت تعویض لاینر (اسلیو) ساده و سریع
- با دوام و کارآمد
- آببندی سریع دقیق به واسطه حرکت زبانه از دو سمت

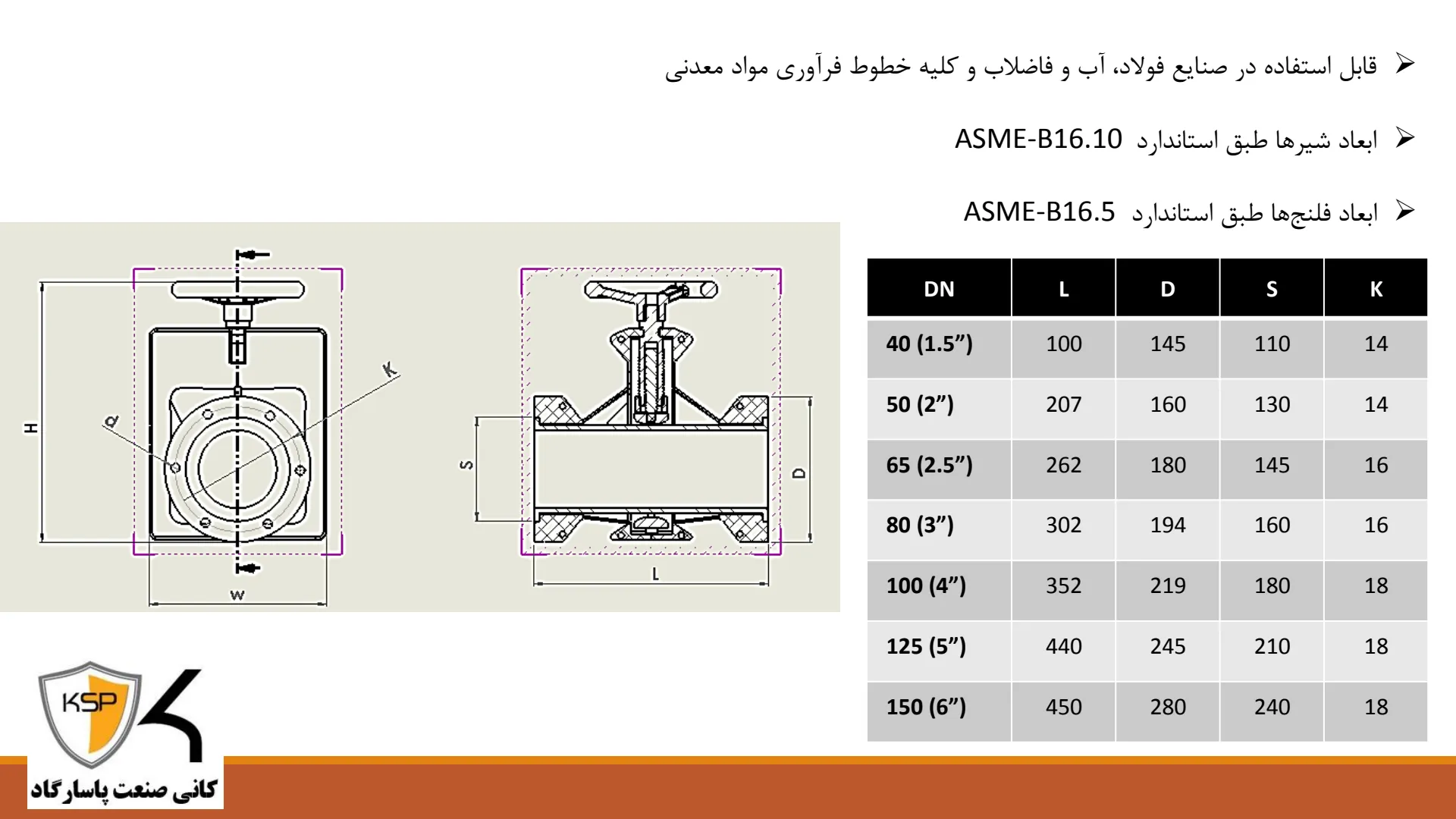

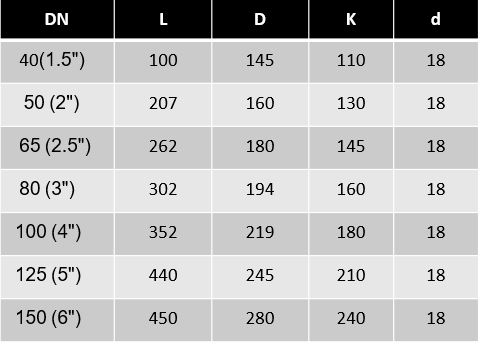

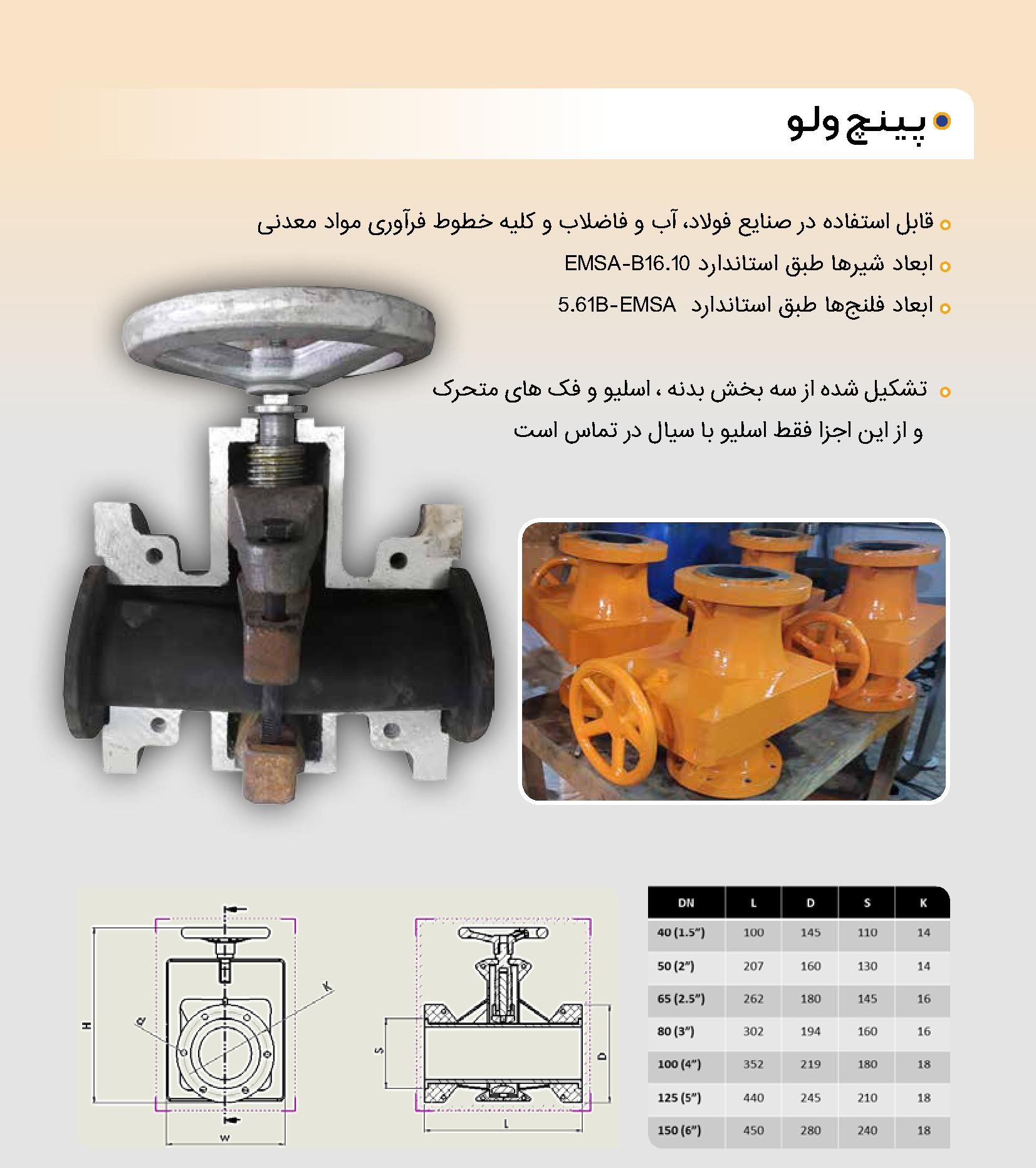

ابعاد شیرها طبق استاندارد ASME-B16.10
ابعاد فلنجها طبق استاندارد ASME-B16.5

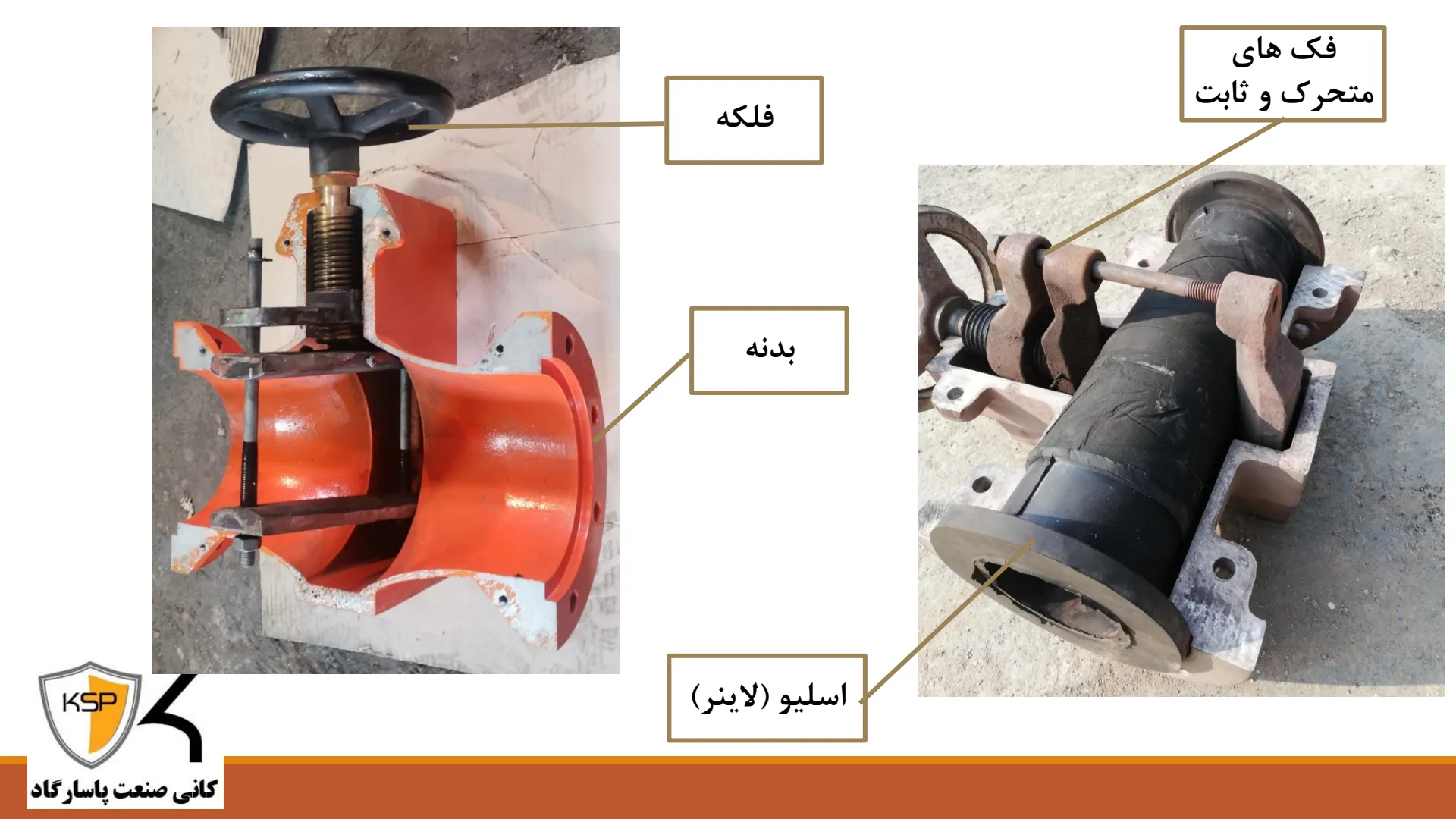

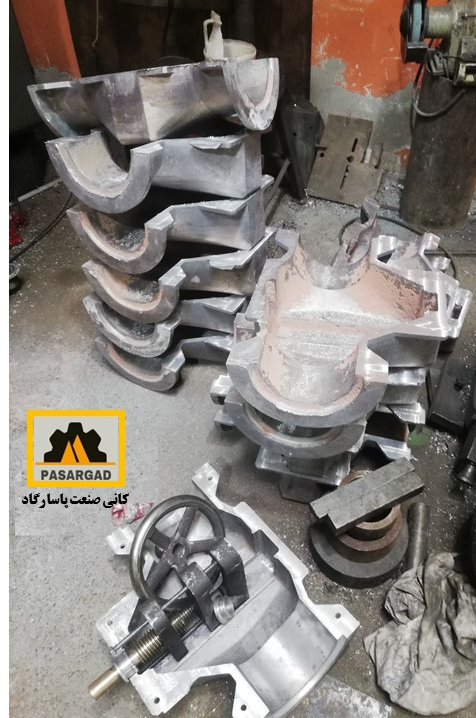

اجزای اصلی پینچ ولو
ساختار این شیر نسبت به بسیاری از شیرهای صنعتی ساده تر است اما هر قطعه نقش مهمی در عملکرد آن دارد.
| قطعه | وظیفه |
|---|---|
| بدنه | محافظت از قطعات داخلی |
| لاستیک داخلی (Sleeve) | کنترل و آب بندی جریان |
| سیستم فشاری | باز و بسته کردن شیر |
| فلنج اتصال | اتصال به خط لوله |
| مکانیزم محرک | دستی، پنوماتیک یا برقی |
از آنجایی که تنها لاستیک داخلی با سیال در تماس است، انتخاب جنس مناسب آن اهمیت زیادی دارد.
مقایسه پینچ ولو با سایر شیرهای صنعتی
| ویژگی | پینچ ولو | شیر پروانه ای | شیر کشویی | شیر توپی |
|---|---|---|---|---|
| مقاومت سایشی | بسیار زیاد | کم | متوسط | متوسط |
| مناسب اسلاری | عالی | ضعیف | متوسط | متوسط |
| هزینه تعمیر | کم | زیاد | زیاد | متوسط |
| احتمال گیر کردن ذرات | بسیار کم | زیاد | زیاد | متوسط |
| آب بندی | عالی | خوب | خوب | عالی |
خرید پینچ ولو
قیمت خرید پینچ ولو (Pinch Valve) بسته به عوامل مختلفی مانند نوع، سایز، جنس لوله، برند سازنده و سیستم کنترل (پنوماتیک، هیدرولیک یا دستی) متغیر است.
شرکت کانی صنعت پاسارگاد یکی از تأمینکنندگان معتبر پینچ ولو در ایران است
چگونه بهترین پینچ ولو را انتخاب کنیم؟
انتخاب صحیح این تجهیز به عوامل متعددی وابسته است.
مهم ترین فاکتورها عبارت اند از:
- قطر لوله
- فشار کاری
- دمای سیال
- درصد جامدات
- اندازه ذرات
- نوع ماده معدنی
- خورندگی سیال
- میزان سایش
- نوع عملگر
- دفعات قطع و وصل جریان
هر چه اطلاعات فرآیند دقیق تر باشد، انتخاب شیر نیز اقتصادی تر خواهد بود.
کاربرد پینچ ولو در صنایع فرآوری مواد معدنی
یکی از مهم ترین کاربردهای پینچ ولو، استفاده در تجهیزات فرآوری مواد معدنی است.
از جمله:
- پمپ های اسلاری
- هیدروسیکلون
- خطوط انتقال دوغاب
- جداکننده واسطه سنگین (DMS)
- تیکنر
- فیلتر پرس
- مخازن همزن
- خطوط آبگیری
- کارخانه های کنسانتره
در این تجهیزات، وجود ذرات ساینده باعث خرابی سریع شیرهای معمولی میشود، در حالی که پینچ ولو عملکردی بسیار مطمئن تر ارائه میدهد.
چه عواملی بر قیمت پینچ ولو تاثیر می گذارد؟
قیمت پینچ ولو به عوامل مختلفی بستگی دارد.
از جمله:
- سایز شیر
- فشار کاری
- نوع لاستیک
- برند عملگر
- جنس بدنه
- نوع اتصال
- استاندارد ساخت
- نوع محرک
- شرایط فرآیند
به همین دلیل امکان اعلام قیمت ثابت برای تمامی مدل ها وجود ندارد و لازم است مشخصات فنی پروژه بررسی شود.
چرا پینچ ولو بهترین گزینه برای انتقال اسلاری است؟
در خطوط انتقال اسلاری، ذرات جامد دائماً با تجهیزات در تماس هستند.
در شیرهای معمولی:
- سیت آسیب میبیند.
- آب بندی از بین میرود.
- شیر گیر میکند.
- نشتی ایجاد میشود.
اما در پینچ ولو، تنها لاستیک داخلی با سیال تماس دارد و مسیر عبور کاملاً آزاد است؛ بنابراین احتمال انسداد یا سایش شدید به حداقل میرسد.
چرا کانی صنعت پاسارگاد؟
کانی صنعت پاسارگاد با تمرکز تخصصی بر تجهیزات فرآوری مواد معدنی، راهکارهایی متناسب با شرایط واقعی معادن و کارخانه های فرآوری ارائه میدهد. تجربه در طراحی و تامین تجهیزات انتقال اسلاری، شناخت رفتار مواد معدنی و انتخاب صحیح متریال، باعث شده است راهکارهای این مجموعه علاوه بر افزایش بهره وری، هزینه های نگهداری خطوط تولید را نیز کاهش دهد.
کارشناسان این مجموعه پیش از پیشنهاد هر تجهیز، پارامترهایی مانند نوع ماده معدنی، درصد جامدات، فشار کاری، دبی، اندازه ذرات و شرایط بهره برداری را بررسی میکنند تا مناسب ترین گزینه برای هر پروژه انتخاب شود. این رویکرد تخصصی، ریسک خرابی تجهیزات را کاهش داده و عمر مفید سیستم را افزایش میدهد.
