شرح فرآیند عملکردی دستگاه جدا کننده سیلکونی واسطه سنگین:

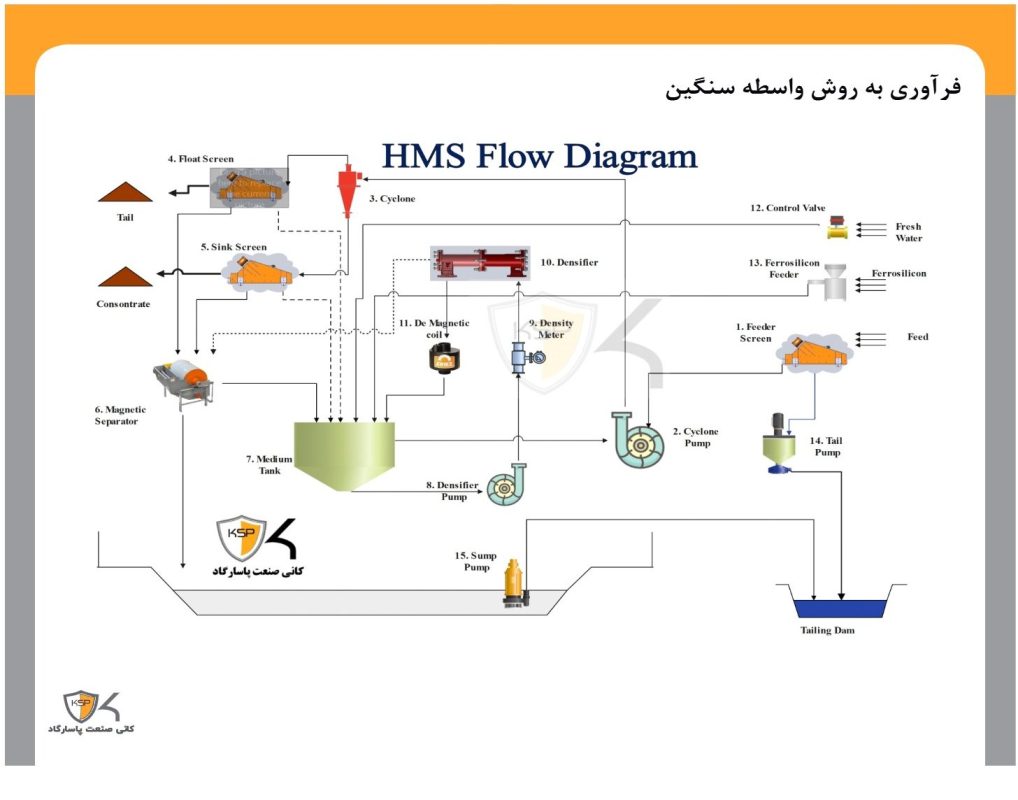

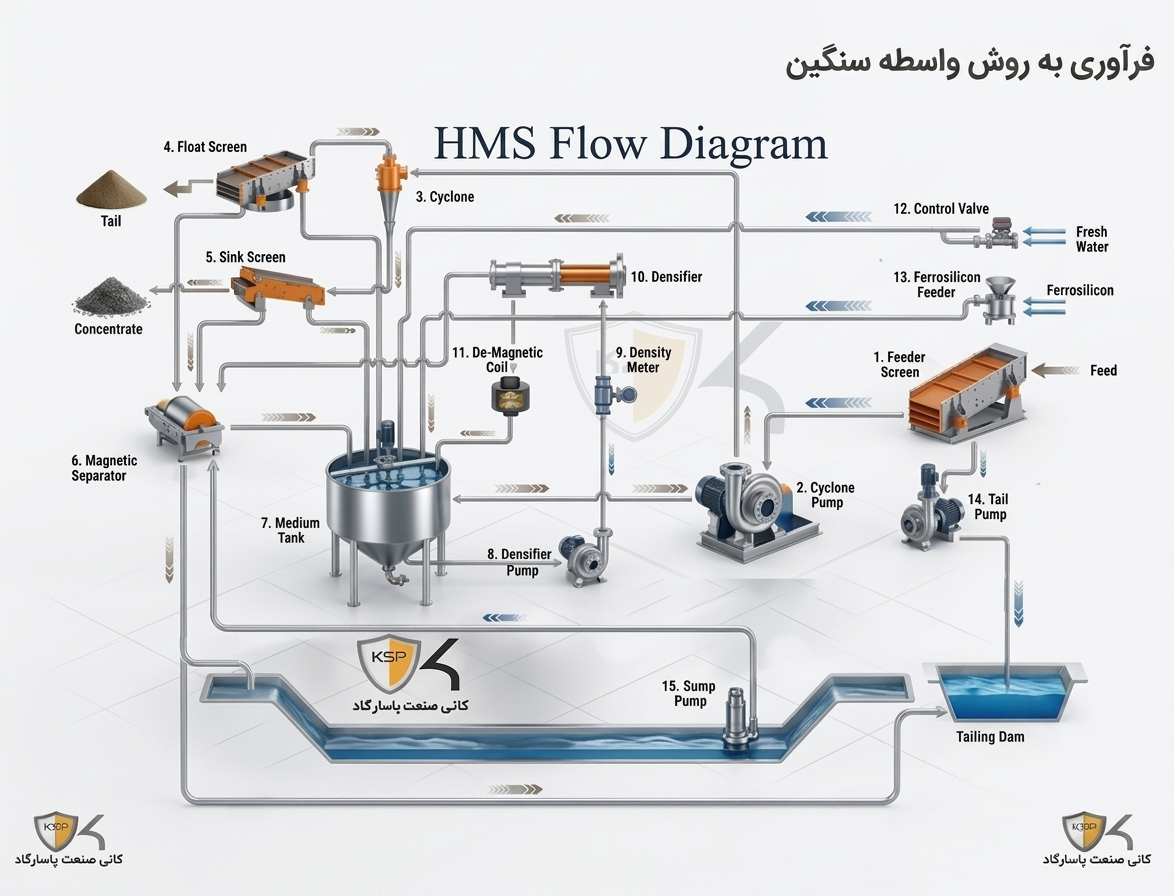

در ابتدا كانه  براي شستشوي وارد سرند آماده سازي خوراك (1) مي شود. مواد ريزدانه با اسپري آب به داخل مخزن باطله(21) شسته مي شوند و كانه شسته شده از شوت تخليه سرند وارد پمپ سيكلون(2) مي گردد.

كانه در داخل پمپ سيكلون با سیال واسطه مخلوط گردیده و سپس به سيكلون (4) پمپ مي شود. عمل جدايش مواد به دو بخش سنگين و سبك (شناور) در داخل سيكلون صورت مي گيرد. خروجی ته‌ريز سيكلون ( مواد سنگین) وارد سرند شماره (19) و موادسبک‌تر سرريز به روي سرند شناور(5) انتقال مي يابند.

به منظور تعیین و حفظ چگالی سیال واسطه، یک سیستم بسته گردش برای آن تعبیه شده است. برای این منظور سیال واسطه از طریق پمپ اسلاری شماره (7) از انتهای مخزن (9) خارج و مجددا به بالای مخزن اضافه می‌گردد. جهت رمق گیری ( افزایش چگالی ) سیال به دستگاه چگالنده(8) منتقل مي شود.

دستگاه جداكننده مغناطيسي(6) جهت بازیابی واسطه می باشد و لذا پالپي از واسطه خالص را به مخزن واسطه (9) باز مي گرداند. بخش غيرمغناطيسي اين دستگاه به مخزن باطله(21) منتقل مي شود. خروجي پمپ باطله(20) جهت مهار و مدیریت به سد باطله منتقل مي شود.

هرگونه سرريز از مخزن باطله (21) يا واسطه (9) به سینی کف که وظیفه جمع آوری مواد را بر عهده دارد (22) (قسمت تحتاني دستگاه) وارد مي گردد.

سيم پيچ  دی مگنت (3) دستگاه فوق العاده حساس و ضروری جهت کاهش مصرف واسطه (فرو سیلیس) می باشد که از بروز لخته مغناطيسي بر اثر ميدان مغناطيسي القا شده در جداكننده مغناطيسي جلوگيري مي نمايد.
