مقدمه :
جدایش به کمک Heavy intermediate یکی از روشهای پیش فرآوری برای خوراک با دانهبندی درشت است که در صورت مناسب بودن ویژگیهای کانسنگ، سبب کاهش هزینه ای فرآوری میگردد.
مزایای هوی مدیا:
- راندمان بالا
- نرخ خوراک دهی بالا
- سایزه دانه بندی درشت
- تنوع زیاد کانی های قابل فرآوری و پیش فرآوری
v آنتیوموان | v روی | v سرب | v زغال سنگ |
v کرومیت | v منگنز | v روی | v فلورسپار |
v آهن | v باریت | v طلا | v بوکسیت |
معرفی هیدروسیکلون چند مرحلهایی:
این دستگاه میتواند مواد با چگالیهای نزدیک به هم را با دقت بالا تفکیک کند و در مقابسه با سیار روشهای فرآوری هزینههای عملیاتی کمتری دارد. از این رو اخیراَ استفاده از هیدروسیکلونهای چند مرحلهایی در معادن زغال سنگ و کرومیت با استقبال خوبی مواجه شده است. همچنین در صنایع بازیافت زباله های پلاستیکی و الکترونیکی نیز از رونق خوبی برخوردار گشته است.

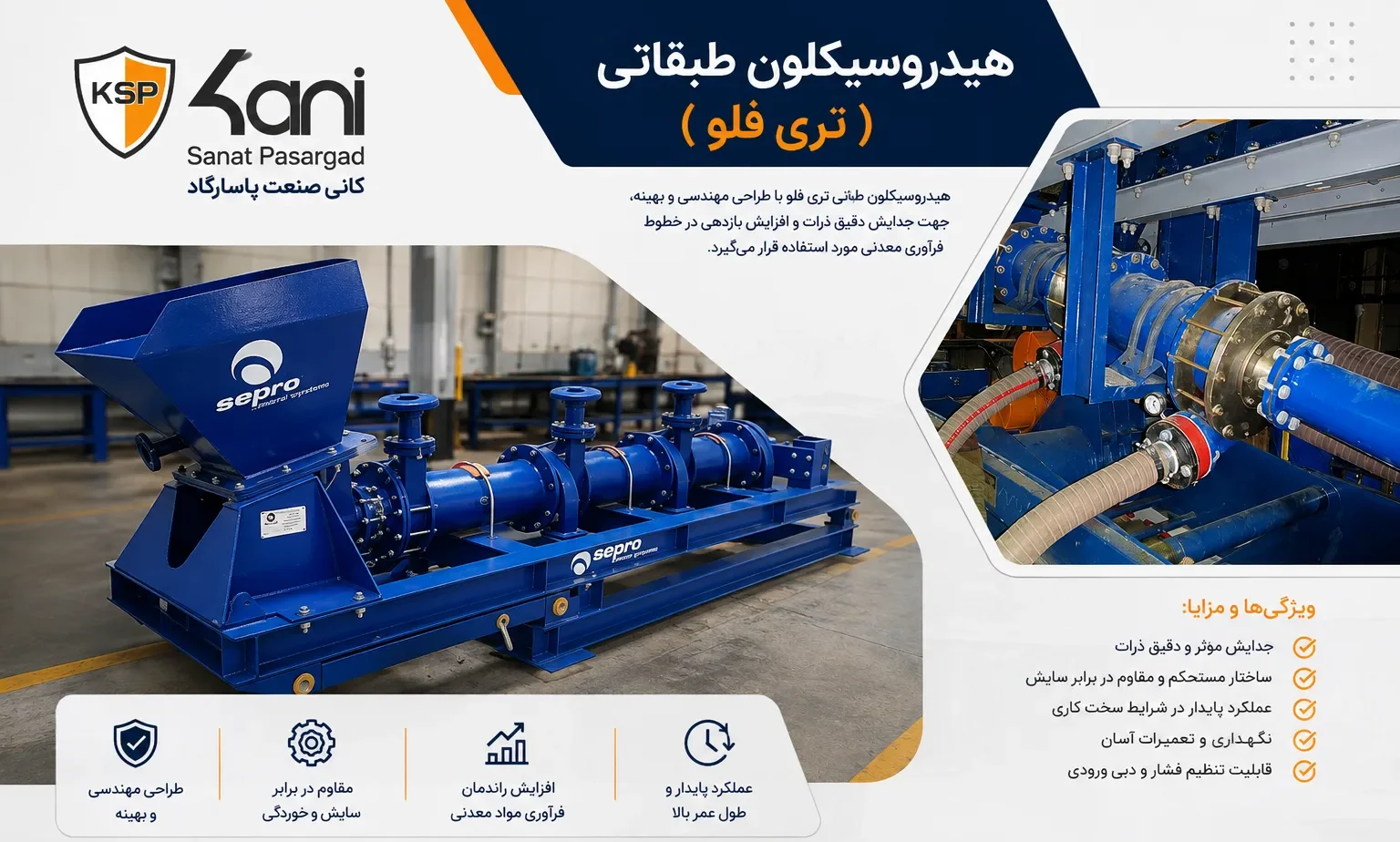

این هیدروسیکلون از دو استوانه هم مرکز تشکیل شده که با زاویه خاص نسبت به افق قرار میگیرد. هر استوانه یک جفت درگاه ورودی و خروجی در سطح جانبی خود دارد و یک دریچه ورودی و خروجی در سطح بالایی و تحتانی که بصورت سری (پشت سر هم) مونتاژ میگردند.
طرح موضوع پژوهش (به صورت علمی و دقیق با ذکر اهداف):
واسطه از طریق درگاه حلزونی حانبی وارد استوانه شده و بر اثر گردابه ایجاد شده، مواد سبک خوراک از درگاه خروجی استوانه اولی خارج شده و سایر مواد ( پر چگال) از انتهای استوانه به استوانه دوم وارد میگردد. در این مرحله نیز مجددا شرایط دینامیکی مشابه مرحله قبل حاکم میباشد و مواد سبک و سنگین به ترتیب از درگاه جانبی و تحتانی استوانه خارج میگردند.
به عبارت دیگر در مرحله اول باطله سبک حذف میشود و در مرحله دوم باطله سنگینتر که مرز چگالی کمتری با مواد ته نشین شونده (کنسانتره) دارد از خوراک جدا میگردد.

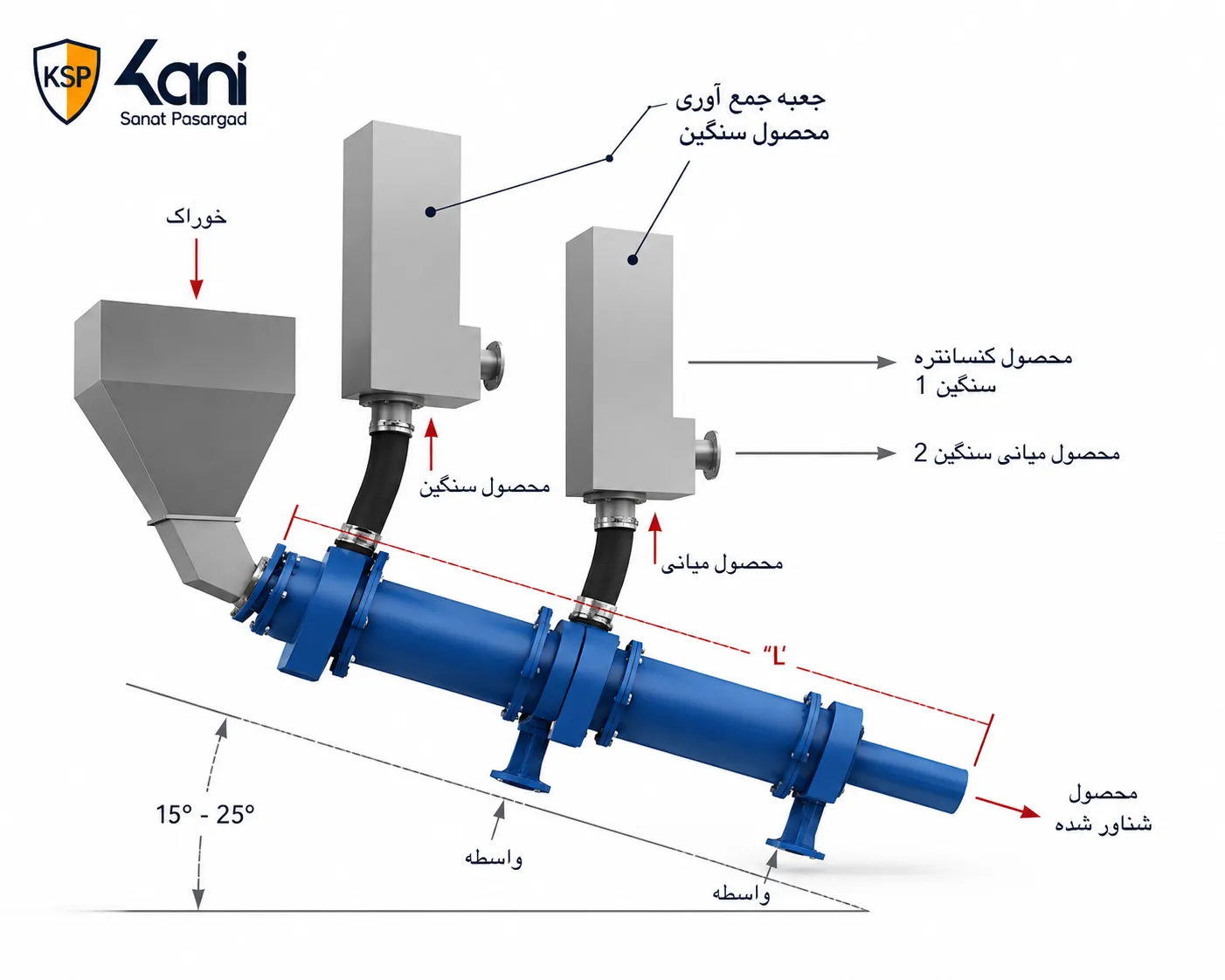

نمای شماتیک هیدروسیکلون طبقاتی ( تری فلو)
در این هیدروسیکلون راندمان بازیایی 3 تا 8 درصد افزایش مییابد و مصرف آب بین 10 تا 20 درصد کاهش دهد به علاوه اینکه تلفات فروسیلیکون یا مگنتیت ( واسطه) کاهش مییابد. از دیگر مزایای این سیستم عدم نیاز به پمپ جهت خوراک دهی می باشد. در واقع بصورت ثقلی از طریق نوار نقاله یا خروجی از سرند می توان، به هیدروسیکلون باردهی انجام داد.
باتوجه به خصوصیات مطرح شده، تری فلو (Tri- Flo ) نسبت به هیدرو سیکلون انتخاب بهتری است، چراکه دقت جدایش آن بالاتر است، به لحاظ تعداد قطعات و وزن به مراتب کمتر وسبکتر می باشد اما به نوع ماده معدنی و محدوده دانه بندی بستگی زیادی دارد .

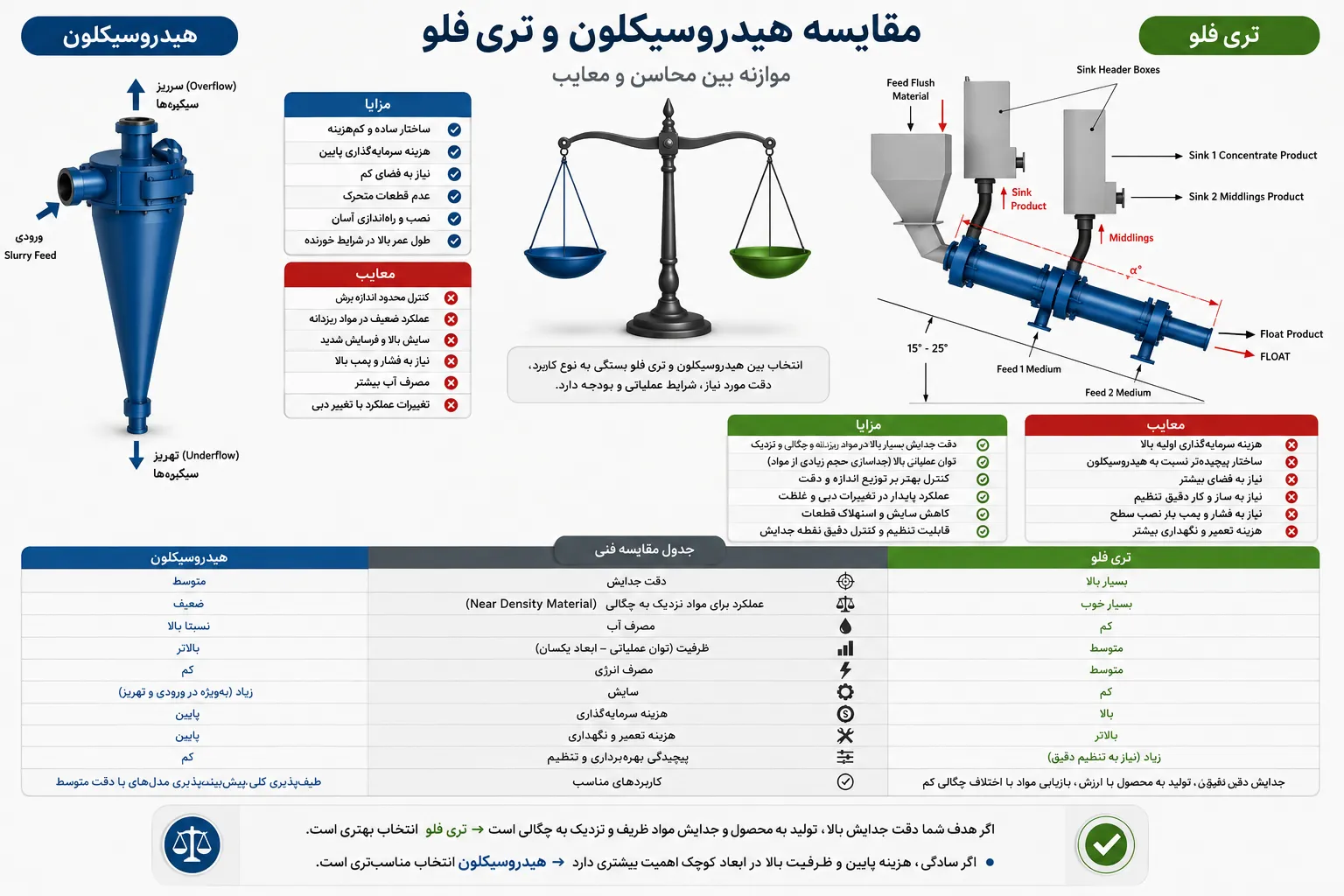

مقایسه هیدروسیکلون و تریفلو؛ کدام دستگاه برای جدایش مواد مناسبتر است؟
انتخاب تجهیزات مناسب برای جدایش و طبقهبندی مواد معدنی یکی از تصمیمهای مهم در طراحی و بهرهبرداری از مدارهای فرآوری است. در میان تجهیزات مورد استفاده، Hydrocyclone and تریفلو (Tri-Flo) هر دو برای جدایش ذرات در محیط آبی به کار میروند، اما از نظر نحوه عملکرد، دقت جدایش، ظرفیت، مصرف انرژی، هزینه نگهداری و حوزه کاربرد تفاوتهایی دارند.
به همین دلیل، انتخاب بین هیدروسیکلون و تریفلو نباید صرفاً بر اساس نام تجهیز انجام شود؛ بلکه باید نوع خوراک، هدف جدایش، درصد جامد، ظرفیت مدار، هزینه سرمایهگذاری و شرایط عملیاتی مورد بررسی قرار گیرد.
جدول مقایسه هیدروسیکلون و تریفلو
| معیار مقایسه | Hydrocyclone | تریفلو |
|---|---|---|
| عملکرد در جدایش مواد با چگالی نزدیک | Moderate | بسیار خوب |
| دقت جدایش | ضعیف تا متوسط | خوب |
| ظرفیت عملیاتی | بالا | Moderate |
| مصرف انرژی | کم | Moderate |
| هزینه نگهداری | بالا | پایین |
| هزینه سرمایهگذاری اولیه | پایین | بالا |
| پیچیدگی بهرهبرداری و تنظیم | کم | بیشتر و نیازمند تنظیم دقیق |
| انعطافپذیری کاربرد | بالا و مناسب طیف گستردهای از کاربردها | بیشتر مناسب کاربردهای تخصصیتر |
| ساختار تجهیز | ساده و بدون قطعات متحرک | پیچیدهتر |
| انتخاب مناسب برای مدارهای با ظرفیت بالا | مناسب | بسته به شرایط مدار |
نکته مهم: اعداد و مشخصات واقعی عملکرد هر تجهیز به طراحی، ابعاد، شرایط خوراک، دبی، درصد جامد و پارامترهای عملیاتی مدار بستگی دارد. بنابراین جدول بالا باید بهعنوان یک مقایسه مفهومی در نظر گرفته شود، نه مشخصات فنی قطعی برای تمام مدلها.
تفاوت هیدروسیکلون و تریفلو در چیست؟
مهمترین تفاوت این دو تجهیز را میتوان در نحوه دستیابی به جدایش، محدوده کاربرد و شرایطی که هرکدام بهترین عملکرد را ارائه میکنند خلاصه کرد.
۱. عملکرد در مواد با چگالی نزدیک
یکی از نقاط قابل توجه در مقایسه این دو تجهیز، عملکرد آنها در مواجهه با مواد با چگالی نزدیک به یکدیگر است.
بر اساس مقایسه مفهومی ارائهشده، تریفلو در این شرایط عملکرد بسیار خوبی دارد و میتواند برای کاربردهایی که دقت جدایش مواد با ویژگیهای نزدیک اهمیت دارد، گزینه قابل بررسی باشد.
۲. ظرفیت عملیاتی
هیدروسیکلون به دلیل ساختار ساده و قابلیت استفاده در مدارهای با جریان بالا، از نظر ظرفیت مزیت قابل توجهی دارد.
به همین دلیل، در پروژههایی که حجم خوراک بالا است، هیدروسیکلون میتواند گزینه مناسبی برای بررسی اولیه باشد.
۳. مصرف انرژی
یکی از مزایای مهم هیدروسیکلون، Low Energy Consumption در مقایسه مفهومی ارائهشده است. البته مصرف واقعی انرژی به کل مدار، تجهیزات پمپاژ و شرایط عملیاتی وابسته است و نباید تنها بر اساس خود تجهیز قضاوت کرد.
۴. هزینه سرمایهگذاری
هزینه اولیه تجهیز یکی از عوامل مهم در انتخاب تجهیزات فرآوری است. در مقایسه ارائهشده، هزینه سرمایهگذاری هیدروسیکلون پایینتر و هزینه اولیه تریفلو بالاتر در نظر گرفته شده است.
با این حال، تصمیم اقتصادی صحیح باید علاوه بر قیمت خرید، هزینههای نصب، راهاندازی، نگهداری، قطعات مصرفی، انرژی و طول عمر تجهیز را نیز در نظر بگیرد.
۵. نگهداری و تعمیرات
سادگی ساختار هیدروسیکلون یکی از مزایای اصلی آن است؛ اما با توجه به شرایط کاری، سایش قطعات و وضعیت خوراک، تعمیرات و تعویض قطعات فرسایشی همچنان اهمیت دارد.
در مقابل، تریفلو به دلیل ساختار و تنظیمات متفاوت خود ممکن است نیازمند کنترل و تنظیم دقیقتر باشد.
هیدروسیکلون بهتر است یا تریفلو؟
پاسخ این سؤال بهصورت مطلق «هیدروسیکلون» یا «تریفلو» نیست.
اگر هدف شما ظرفیت بالا، ساختار ساده، مصرف انرژی پایین و استفاده در طیف وسیعی از مدارهای فرآوری باشد، هیدروسیکلون میتواند گزینه مناسبی برای بررسی باشد.
اما اگر دقت جدایش و عملکرد در جدایش مواد با چگالی نزدیک اهمیت بیشتری داشته باشد، تریفلو نیز باید بهصورت جدی در فرآیند انتخاب تجهیزات بررسی شود.
بنابراین انتخاب نهایی باید بر اساس مشخصات واقعی پروژه انجام شود، نه صرفاً مقایسه اسمی دو تجهیز.
برای انتخاب بین هیدروسیکلون و تریفلو چه عواملی را بررسی کنیم؟
پیش از انتخاب تجهیز، بهتر است موارد زیر مشخص شوند:
- ظرفیت خوراک ورودی
- دانهبندی خوراک
- چگالی مواد
- درصد جامد دوغاب
- هدف اصلی جدایش
- دقت جدایش مورد نیاز
- فشار و دبی عملیاتی
- میزان سایش خوراک
- فضای موجود برای نصب
- هزینه سرمایهگذاری و نگهداری
- شرایط تعمیرات و تأمین قطعات
- ساختار کلی مدار فرآوری
این رویکرد باعث میشود انتخاب تجهیز بر اساس نیاز واقعی فرآیند انجام شود و نه صرفاً بر مبنای یک مشخصه منفرد.
جمعبندی؛ هیدروسیکلون یا تریفلو؟
مقایسه هیدروسیکلون و تریفلو نشان میدهد که هر دو تجهیز میتوانند در جایگاه مناسب خود کاربرد داشته باشند و انتخاب بین آنها باید بر اساس شرایط واقعی فرآیند انجام شود.
Hydrocyclone بیشتر به دلیل سادگی، ظرفیت بالا، مصرف انرژی پایین و انعطافپذیری کاربرد مورد توجه قرار میگیرد؛ در حالی که تریفلو در برخی کاربردهای تخصصی، بهخصوص زمانی که عملکرد جدایش مواد با چگالی نزدیک اهمیت دارد، میتواند گزینه قابل بررسی باشد.
در نهایت، بهترین انتخاب تجهیز زمانی انجام میشود که مشخصات خوراک، ظرفیت مورد نیاز، هدف جدایش، دانهبندی، چگالی، هزینههای سرمایهای و عملیاتی و شرایط نصب بهصورت همزمان بررسی شوند.
